Leichtes Fallgewichtsgerät

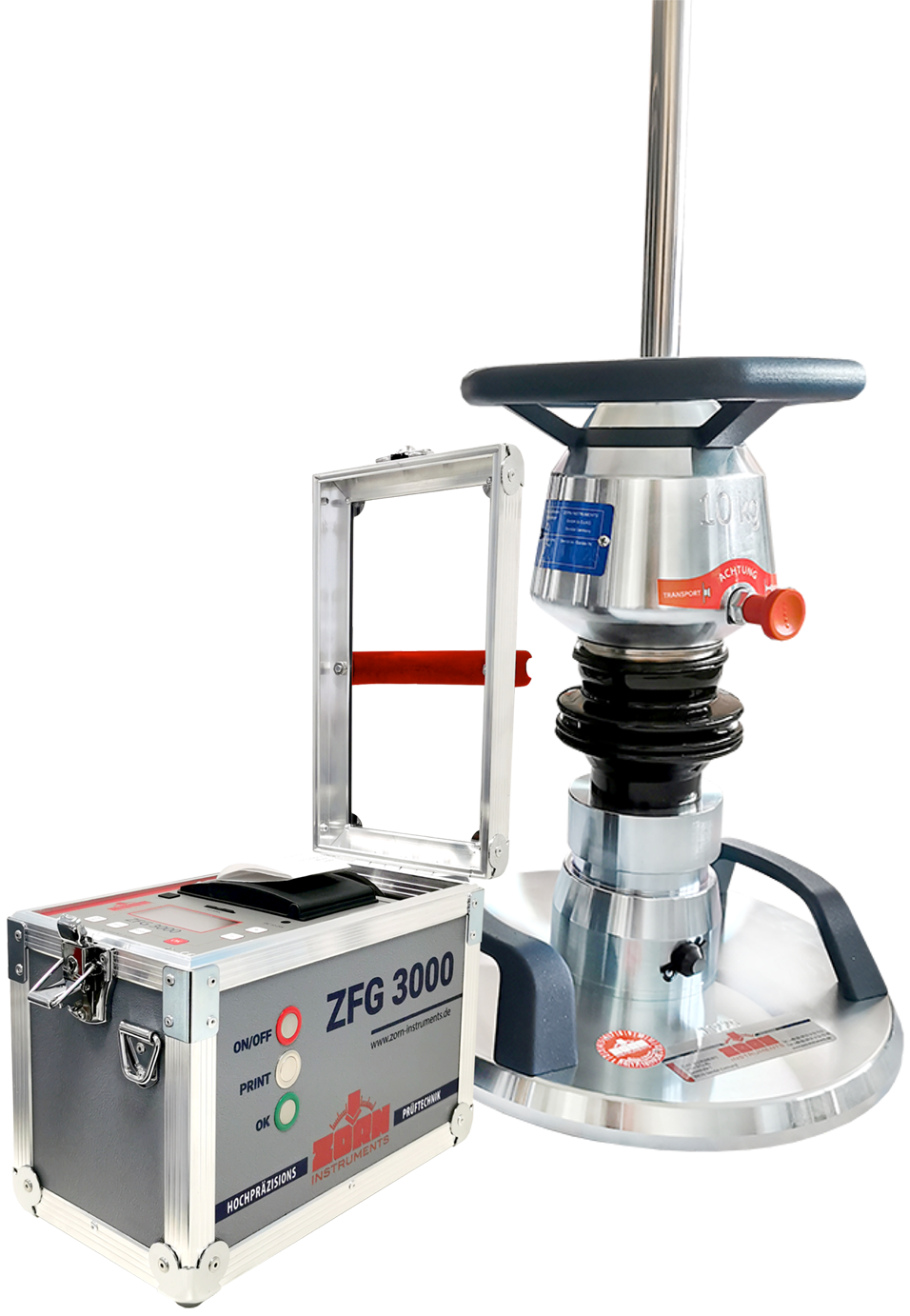

ZFG 3000

Fallgewichtsgerät
WLAN+GPS

Mit dem Leichten Fallgewichtsgerät den Evd-Wert bestimmen (dynamisches Verformungsmodul)

Setzungsfehler erkennen, Bodenverdichtung bestätigen, spätere Reklamationen vermeiden und eine solide, fachmännische Arbeit liefern. Dieses Ziel ist mit dem Leichten Fallgewichtsgerät zur Anwendung des dynamischen Plattendruckversuchs von ZORN Instruments leicht umzusetzen. Die Verdichtungsprüfung mit der sogenannten „Fallplatte“ zur Beurteilung der Tragfähigkeit und der Verdichtungsqualität von Böden kann mit nur sechs Messstößen pro Prüfpunkt durchgeführt werden. Das Prüfgerät ermittelt einen Elastizitätswert Evd als Indikator für die Verdichtungsqualität (TP BF - StB Teil B 8.3).

Dabei liegen die Vorteile des Prüfgerätes klar auf der Hand: sofortige Auswertung der Messdaten bei geringem Prüf- und Zeitaufwand, schnelle Beurteilung des Prüfloses auf Gleichmäßigkeit, Prüfung an schwer zugänglichen Stellen (z.B. Leitungsgräben, Bauwerkshinterfüllungen), leichte Transportmöglichkeit und schließlich die simple Handhabung (kein Belastungsfahrzeug, z.B. LKW als Gegengewicht, erforderlich). Haupteinsatzgebiet für die Leichten Fallgewichte ist der Erd- und Verkehrswegebau. Weitere Anwendungsbereiche sind der Garten- und Landschaftsbau und die Bodenerkundung.

Wir als ZORN Instruments sind Entwickler, Hersteller und Servicepartner mit 150 Jahren Erfahrung in der Feinmechanik.

Premium „Made in Germany“

Wir sind Hersteller
Fachmännische Reparatur,
schneller Support vor Ort.

Regionale Händler
Kurze Wege, rasanter
Kundenservice.

Kalibrierservice
Mehrere Kalibrierstellen in Deutschland, Abholung durch Außendienst/Spedition, Sofort-Kalibrierung.

Nr.1
  • WLAN optional (Messdaten drahtlos, schnell und sicher auf Smartphone, Tablet oder PC übertragen)
  • GPS/GNSS optional
  • Automatische Berechnung der Setzung (s), des s/v Wertes und des Verformungsmoduls Evd
 Nr.2
  • Belastungsvorrichtung mit 10 kg Fallgewicht; 7,07 kN Stoßbelastung; Messbereich Evd 15-70 MN/m²
  • Erweiterbar mit Belastungsvorrichtung mit 15 kg Fallgewicht für 1,5-fache Stoßbelastung (10,61 kN); Messbereich Evd 70-105 MN/m²
Der fachgemäße Umgang mit dem Leichten Fallgewicht wird in unseren Praxisseminaren vermittelt. Wegen erhöhter Nachfrage nach solchen Weiterbildungsangeboten gibt es seit 2007 regelmäßige Schulungen im Werk aber auch an verschiedenen Orten in Deutschland. Ein Mix aus Theorie und Praxis zeigt Kniffe und Tricks in der Anwendung. Der praktische Umgang wird genauso vermittelt wie die Auswertung der Prüfergebnisse sowie die Fehlerbehebung und -vermeidung.

Neben unserem telefonischen Support rund um Fragen zum Gerät und zur Anwendung auf der Baustelle finden Kunden ebenso schnelle Hilfe über unsere FAQs auf der Webseite. Dort werden häufige Fragen lösungsorientiert beantwortet. Diese Sammlung wird ständig erweitert, ein Blick lohnt sich.
Nr.3
Lieferumfang
  • 300 mm Lastplatte mit MEMS Beschleunigungssensor
  • Maximale Messtiefe doppelter Lastplattendurchmesser (600 mm)
  • Wechselzapfen, vorbereitet für dynamischen CBR-Versuch und 150 mm Lastplatte
  • Ergonomischer, dreieckiger Fanggriff mit rutschhemmender Pulverbeschichtung
  • Belastungsvorrichtung und Lastplatte oberflächenveredelt
  • Spritzwasser geschützter Messkoffer mit Klarsichtabdeckung
  • Einbau-Thermodrucker zum Ausdruck des Prüfprotokolls
  • SD-Kartenleser (Adapter SD auf USB 2.0 / USB-OTG)
  • Anzeige der Setzungskurven im Display
  • Interner Speicher und SD-Karte für Speicherung von ca. 10.000 Datensätzen
  • Texteingabefunktion
  • Sensor-Selbsttestfunktion (2G) und integrierte Kalibriererinnerung
  • Vorbelastungsstöße zuschaltbar
  • Schnellladefähiger Hochstromakku mit kurzer Ladezeit
  • Schaltnetzteil für verschiedene Eingangsspannungen, KFZ-Ladekabel
  • Kalibrierprotokoll und Kurzanleitung (ausführliche Bedienungsanleitung online verfügbar)
  • Webbasierte Anwendersoftware zur schnellen Ansicht und Bearbeitung der Messdaten
  • Vollumfänglicher Kundenservice
  • Kalibrierservice
 Fallgewichtsgerät

Belastungsvorrichtung
210 mm, 1.140 mm, 15 kg
(Breite, Höhe, Gesamtgewicht)

Lastplatte
300 mm, 15 kg
(Durchmesser, Gewicht)

Messkoffer spritzwassergeschützt
Mit Klarsichtabdeckung
160 mm, 210 mm, 280 mm
(Breite, Höhe, Tiefe)
